差分信號拉繩傳感器接線安裝方式
|
| |
一、主要功能：
差分信號拉繩傳感器接線可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的傳感器繩索，繩索帶動傳感器傳動機構與編碼器同步轉動；當位移反向移動時，傳感器內部的自動回收裝置將自動收回繩索，并在繩索回收過程中保持其張力不變；從而輸出一個與繩索移動量成正比例的電信號。
在使用該產品的過程中，有很多企業職工由于對信號和電壓的不了解，從而造成接錯線，會導致拉線位移編碼器中芯片燒毀現象，所以大家在接線過程中一定仔細查看拉繩傳感器廠家給予的產品說明書，以便造成不必要的損失，下面是眾標差分信號拉繩傳感器接線方式，以供大家參考。
二、差分信號拉繩傳感器接線：
白：Vcc 黑：0V 紅：A 綠：B 黃：Z 粉：A- 藍：B- 橙:Z- 屏蔽：G
三、安裝注意事：
請確認在電源關閉的狀態下進行接線
注意錯誤接線可能會損壞傳感器
請勿與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏蔽電纜傳輸，避免干擾
請確認電源電壓在額定范圍內變化
電源接通后的短時間內（50ms）請勿使用
如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩妥接地同時做好傳感器信號傳輸的屏蔽工作。
拉線傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
要保護好鋼絲繩不受外力損傷。
安裝時要使拉線垂直拉出，不能讓線摩擦出線口
若使用于環境惡劣或特殊場合，請自行加裝保護機構也可與我公司聯系定制產品。
若使用非直線運動的機構，請自行設計轉向機構或選購我公司拉線位移傳感器附件機構；
注意拉線與出線口的垂直，亦即盡量使鋼絲繩垂直于出線口抽出，保持最小角度（≤３0）以確保量測精度及鋼索之壽命；

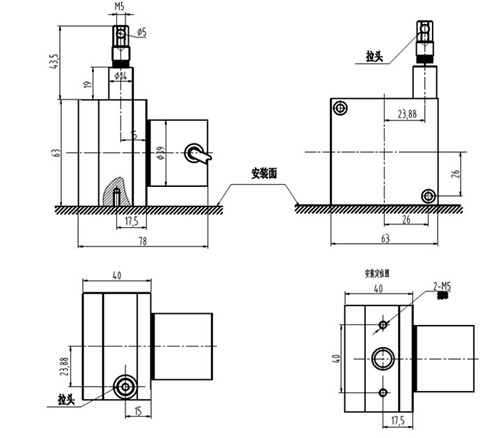

四、拉繩傳感器安裝圖：
 |
|
