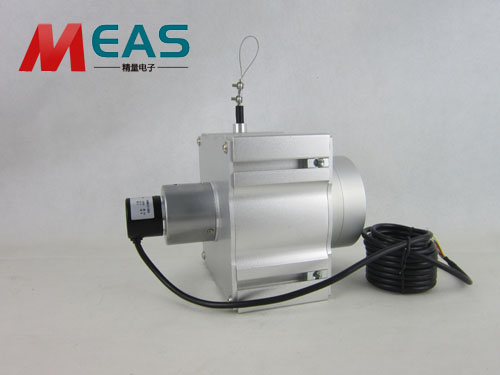

拉繩位移傳感器在安裝方面還是比較方便，在傳感器底部及側邊位移傳感器廠家都預留有安裝螺孔，不管側向安裝或直向安裝都能滿足要求，位移傳感器主體安裝好之后，把拉頭的一端固定在材料試驗機的工作臺上，此時應觀察拉出的鋼絲繩是否為直線狀態，如偏差大于5度，長時間使用會對拉線繩出口磨損，使摩擦力增大，此時應予以調整。安裝完畢后就可以按照廠家提供的接線定義鏈接控制部分，一般直線位移編碼器的供電電壓為5～24v，在接線時注意供電電壓及信號線，切記電源輸入不可與信號線錯接，一旦錯接會損壞位移編碼器控制模塊，如確定不了接線定義，應與位移傳感器廠家技術人員溝通解決。
拉繩位移傳感器的輸出信號方式定義，數字顯示可以檢測物體移動的長度，可任意設定距離，利用PLC控制其行程，可以在位移數顯儀表顯示，一般位移數顯儀表都具有繼電器，都有常開或常閉功能。
|
